Компактный фильтр модели CVK4-VF с открытыми рукавами (РОССИЯ)
«Компактный рукавный фильтр CVK VF: Эффективное и надежное решение для промышленной аспирации
Фильтровальная установка CVK VF представляет собой современное и компактное решение для очистки воздуха, предназначенное для использования непосредственно внутри производственных помещений. Оборудование спроектировано для работы под избыточным давлением, что обеспечивает высокую эффективность и стабильность процесса удаления пыли (опилок, стружки) от техно- логического оборудования. В качестве основного фильтрующего элемента используются высоко- прочные фильтровальные рукава с антистатическими свойствами, а их очистка (регенерация) производится проверенным и надежным методом электромеханического вибровстряхивания.
Ключевые особенности и преимущества:
Двухступенчатая система очистки: Установка оснащена камерой декантации (осаждения), которая выполняет функцию первичного сепаратора. Запыленный воздух, попадая в эту камеру, замедляет свой поток, в результате чего самые крупные и тяжелые частицы пыли немедленно оседают в контейнерах для сбора. Это значительно снижает нагрузку на рукавные фильтры, продлевает их срок службы и повышает общую эффективность системы.
Надежная система регенерации: электромеханическое вибровстряхивание — это простой и высокоэффективный метод очистки фильтров. Он не требует сжатого воздуха и идеально подходит для сухой, неслипающейся пыли и не волокнистых материалов, обеспечивая полное стряхивание пылевого слоя с поверхности рукавов.
Полностью автоматизированный процесс: Работа фильтра контролируется интуитивно понятным шкафом управления. Процесс регенерации запускается автоматически после каждой остановки вентилятора, что гаран- тирует постоянную готовность установки к следующему рабочему циклу. Длительность цикла встряхивания легко настраивается с помощью встроенного реле времени.
Энергоэффективный и мощный вентилятор: Расположенный сбоку вентилятор оснащен высокоэффектив- ной крыльчаткой, создающей мощный поток воздуха при минимальном энергопотреблении. Для защиты электросети и плавного запуска двигателя используется схема «звезда-треугольник», а в качестве опции возможна установка частотного преобразователя для точной регулировки производительности и дополнительной экономии электроэнергии.
Полностью автоматизированный процесс: Работа фильтра контролируется интуитивно понятным шкафом управления. Процесс регенерации запускается автоматически после каждой остановки вентилятора, что гарантирует постоянную готовность установки к следующему рабочему циклу. Длительность цикла встряхивания легко настраивается с помощью встроенного реле времени.
Энергоэффективный и мощный вентилятор: Расположенный сбоку вентилятор оснащен высокоэффективной крыльчаткой, создающей мощный поток воздуха при минимальном энергопотреблении. Для защиты электросети и плавного запуска двигателя используется схема «звезда-треугольник», а в качестве опции возможна установка частотного преобразователя для точной регулировки производительности и дополнительной экономии электроэнергии.
Простота обслуживания и доступа: Конструкция с открытой рамой без боковых панелей обеспечивает свободный доступ ко всем основным узлам установки. Это упрощает визуальный осмотр состояния фильтрующих рукавов и их замену, сокращая время на техническое обслуживание.
Удобная система сбора пыли: Уловленная пыль собирается в герметично присоединенные контейнеры. В зависимости от модели, это могут быть мобильные тележки на колесах с эксцентриковой системой крепления для быстрой и плотной фиксации, либо большие мешки типа «биг-бэг» (как показано на фото), предназначенные для сбора больших объемов материала.

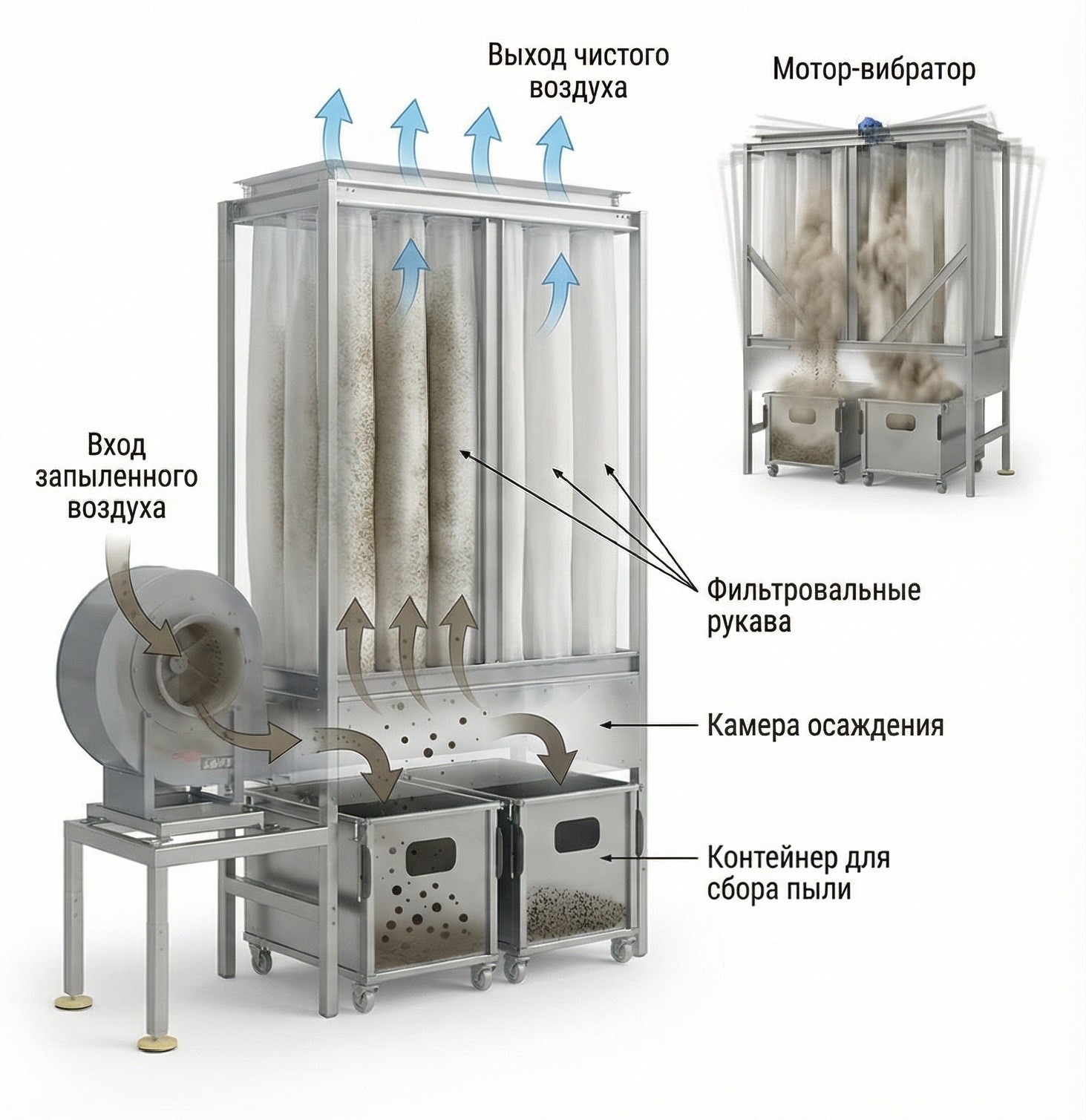

Принцип работы установки:
- Всасывание: Вентилятор нагнетает запыленный воздух через боковой патрубок непосредственно в нижнюю часть фильтра — камеру декантации.
- Первичное осаждение: В этой камере скорость воздушного потока снижается, и тяжелые фракции пыли под действием гравитации опадают напрямую в сборные контейнеры.
- Фильтрация: предварительно очищенный воздух поднимается вверх и проходит через фильтровальные рукава изнутри наружу. Мелкие частицы пыли задерживаются на внутренней поверхности материала.
- Выход чистого воздуха: полностью очищенный воздух выходит из верхней части установки обратно в помещение.
- Регенерация: после выключения вентилятора система управления автоматически

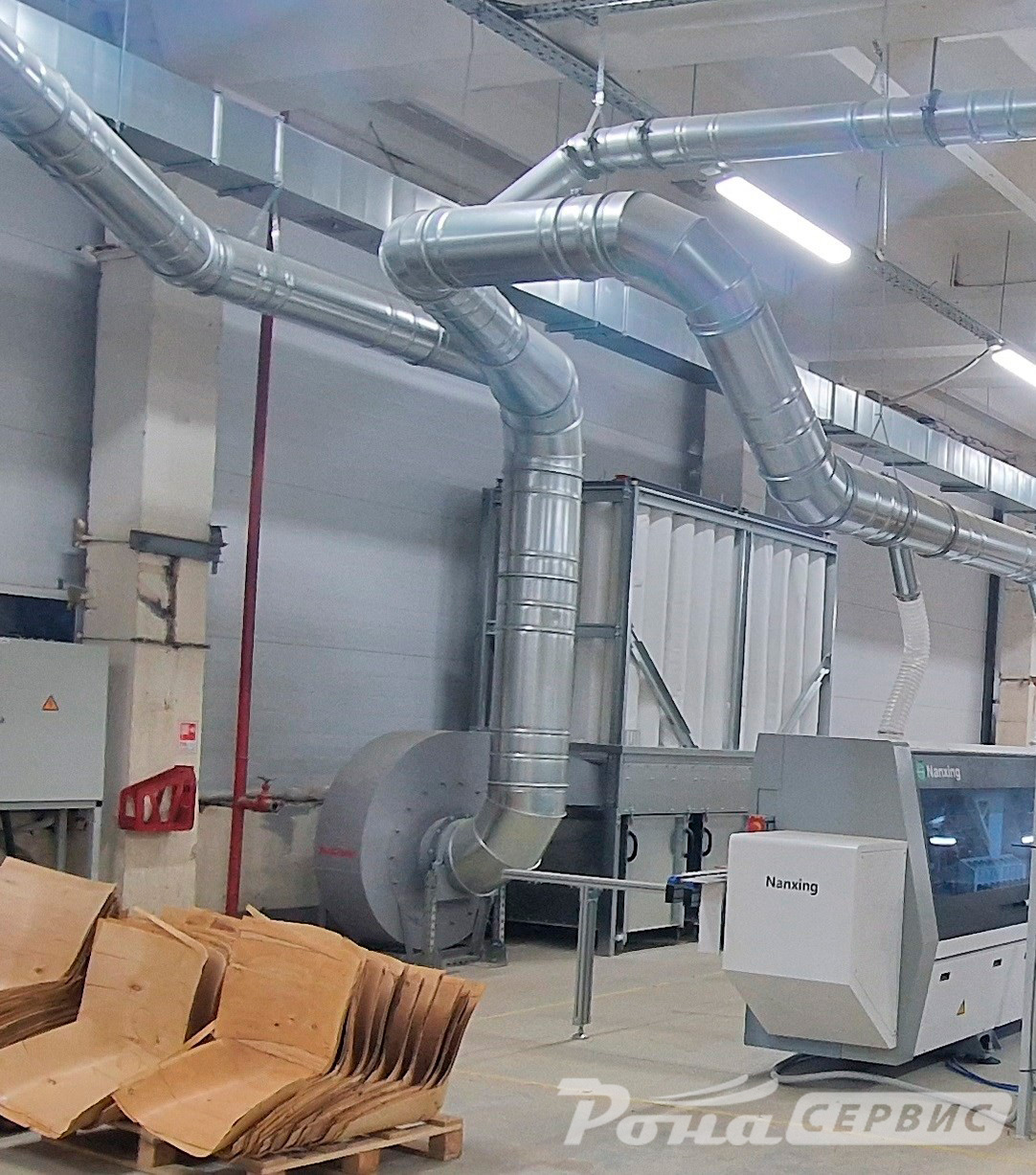

Области применения:
- Фильтры серии CVK VF являются универсальным решением для локальных аспирационных систем и подходят для работы с широким спектром материалов в диапазоне температур от -5 до +50 °C:
- Деревообработка: Опилки, стружка, шлифовальная пыль от станков.
- Производство строительных материалов: Цементная, гипсовая, известковая пыль.
- Металлообработка: Сухая неслипающаяся металлическая и абразивная пыль.
- Пищевая промышленность: Мучная, сахарная, крахмальная пыль.

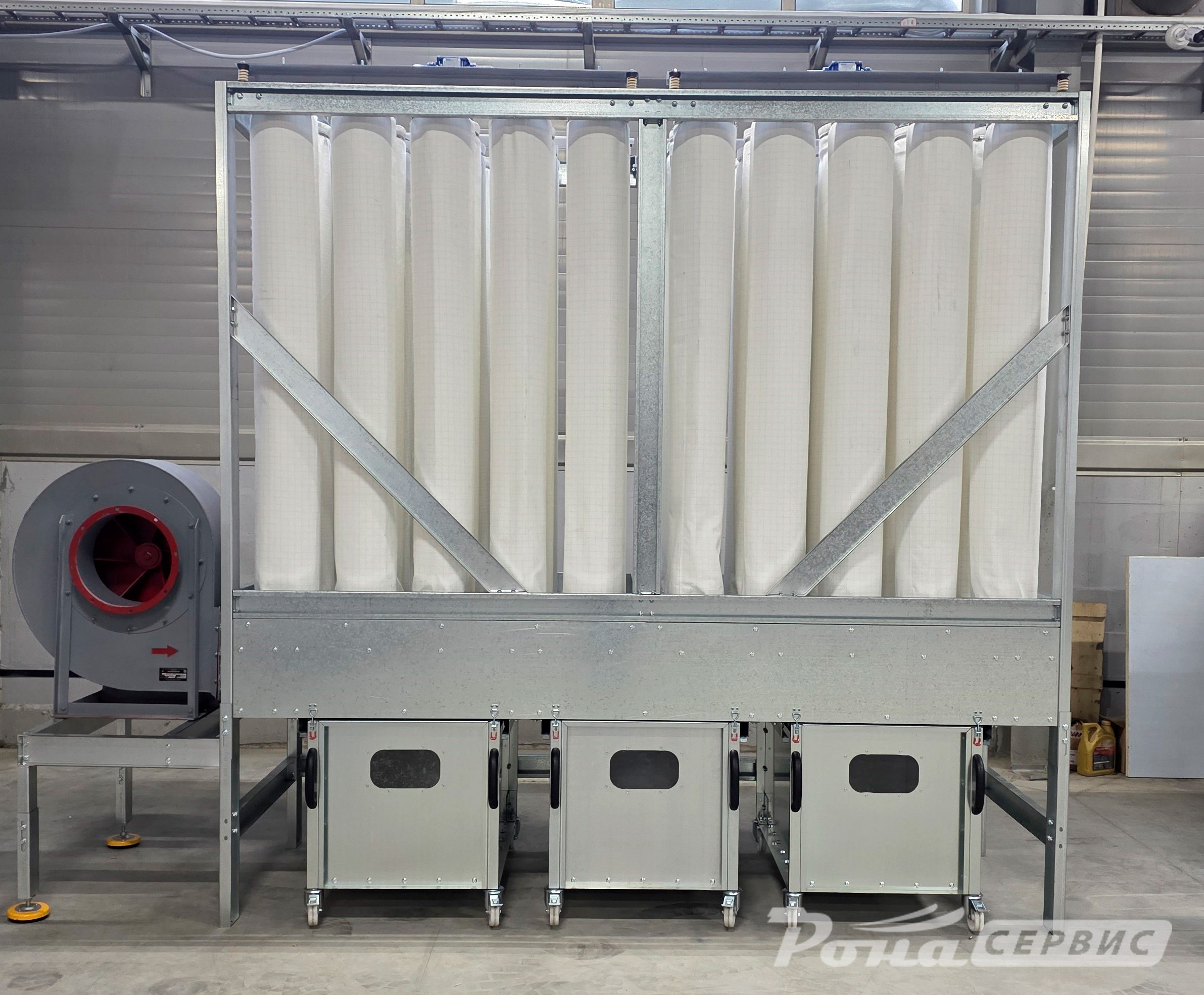

Основные технические данные и характеристики фильтра с тележками
| CVK4- 4000-VF | CVK4- 6000-VF | CVK4- 8000-VF | CVK4-10 000-VF | CVK4-12 000- VF | CVK4-16 000- VF | |
| Длина с вентилятором | 1970 | 2550 | 3405 | 3200 | 4563 | 5015 |
| Длина без вентилятора | 1200 | 1800 | 2460 | 2460 | 2881 | 3300 |
| Ширина | 1175 | 1175 | 1190 | 1330 | 1610 | 1610 |
| Ширина с выдвижными тележками | 2270 | 2270 | 2270 | 2270 | 2900 | 2900 |
| Высота | 3215 | 3215 | 3215 | 3215 | 3465 | 3465 |
| Кол-во тележек | 1 | 2 | 2 | 3 | 3 | 3 |
| Высота тележек | 740 | 740 | 740 | 740 | 980 | 980 |
| Емкость тележек, л | 325 | 325 | 325 | 325 | 552 | 552 |
| Кол-во рукавов | 16 | 24 | 32 | 40 | 48 | 60 |
| Производительность [м3/ч] | 4000 | 6000 | 8000 | 10000 | 12000 | 16000 |
| Мощность вентилятора кВт | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 |
| Остат.давление [Пa] | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| дБ (A) | 82 | 82 | 82 | 84 | 84 | 84 |
| Вес [кг] | 500 | 650 | 750 | 900 | 1100 | 1400 |
Базовая комплектация:
- Вентилятор пылевой;
- Рукавный фильтр (кол-во зависит от модели); Фильтрующий материал: Рукава из полиэстера, плотность 550 г / м2.
- Выдвижные тележки (кол-во зависит от модели) ;
- Воздуховод «вентилятор-фильтр»;
- Шкаф управления;
- Электротехническая продукция.
- Руководство по эксплуатации, сборки и техническому и обслуживанию
- Вибратор установлен на решетке в верхней части корпуса

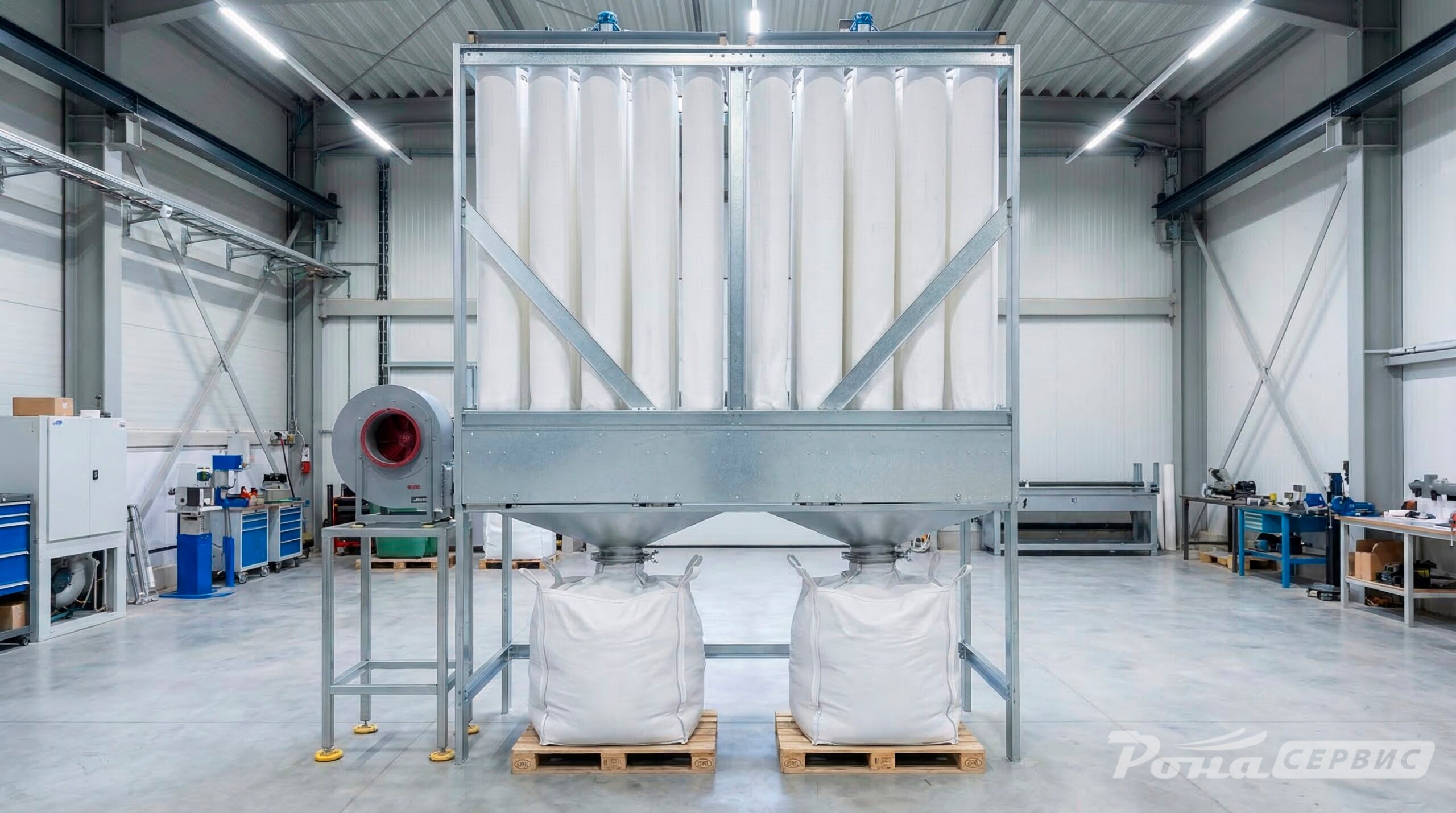

ФИЛЬТРЫ С БИГ-БЭГОМ
Основные технические данные и характеристики фильтра с биг-бэгом.
| CVK4- 4000-VF | CVK4- 6000-VF | CVK4- 8000-VF | CVK4-10 000- VF | CVK4-12 000- VF | CVK4-16 000- VF | |
| Длина с вентилятором | 1970 | 2550 | 3405 | 3200 | 4563 | 5015 |
| Длина без вентилятора | 1200 | 1800 | 2460 | 2460 | 2881 | 3300 |
| Ширина | 1175 | 1175 | 1190 | 1330 | 1610 | 1610 |
| Высота | 3915 | 3915 | 3915 | 3915 | 3965 | 3965 |
| Кол-во биг-бэгов | 1 | 1 | 2 | 2 | 2 | 3 |
| Высота биг-бэгов | 740 | 740 | 740 | 740 | 980 | 980 |
| Емкость биг-бэгов, л | 1000 | 1000 | 2000 | 2000 | 2000 | 3000 |
| Кол-во рукавов | 16 | 24 | 32 | 40 | 48 | 60 |
| Производительность [м3/ч] | 4000 | 6000 | 8000 | 10000 | 12000 | 16000 |
| Мощность вентилятора кВт | 5,5 | 7,5 | 11 | 15 | 18,5 | 22 |
| Остат.давление [Пa] | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| дБ (A) | 82 | 82 | 82 | 84 | 84 | 84 |
| Вес [кг] | 450 | 550 | 650 | 800 | 950 | 1250 |
