Модульные рукавные фильтры М30

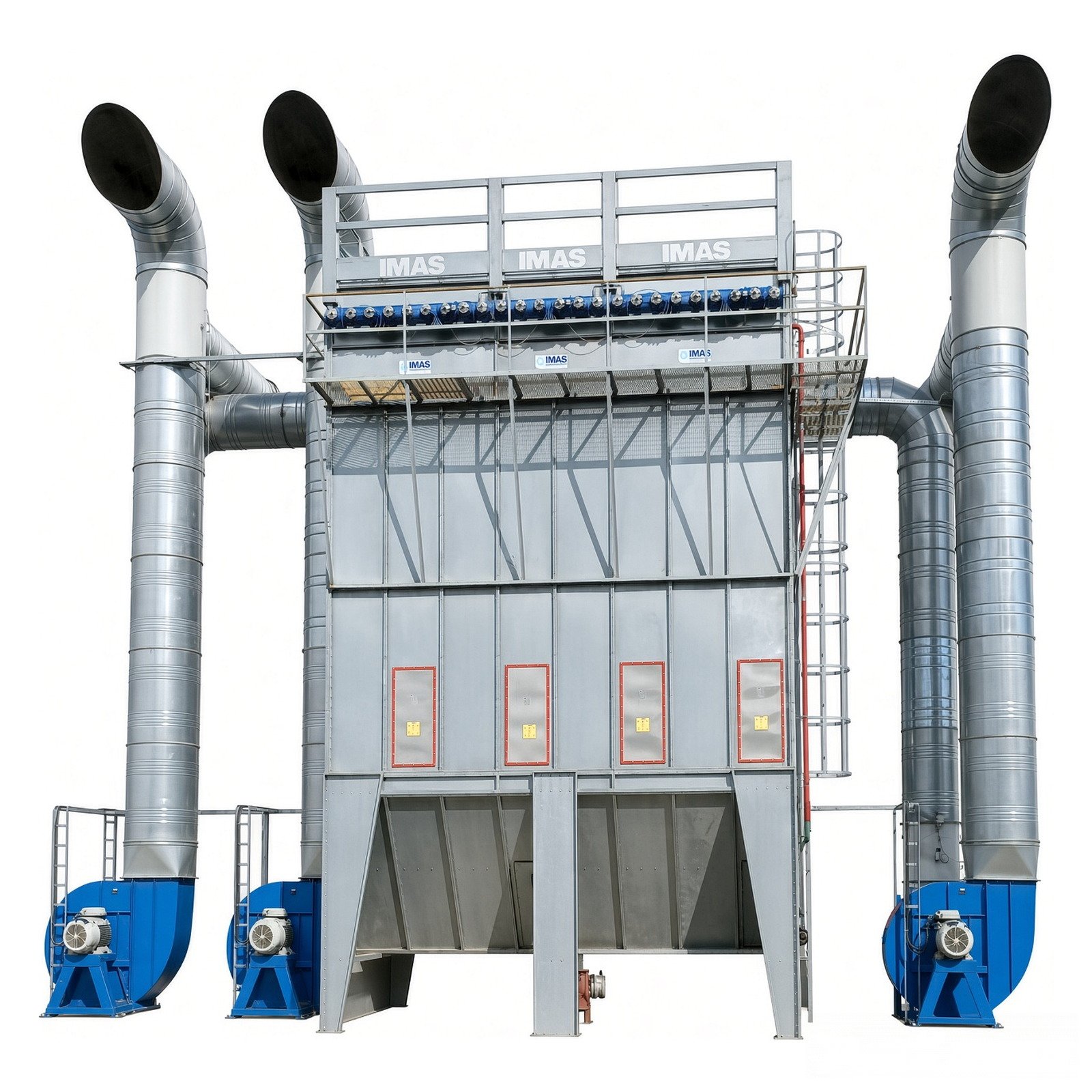

Рукавный фильтр IMAS серии М30 — это функциональная модульная фильтровальная установка, корпус которой выполнен из оцинкованной стали толщиной не менее 2,5 – 3 мм.
Для подбора оборудования обращайтесь к специалистам
Полное описание
Рукавный фильтр IMAS серии М30 — это функциональная модульная фильтровальная установка, корпус которой выполнен из оцинкованной стали толщиной не менее 2,5 – 3 мм.
Производительность м3/ч — от 15 000 до 300 000.
Рукавные модульные фильтры «М30» автоматически очищаются струей сжатого воздуха. Выгрузка уловленной пыли происходит с помощью моторизованного винта (шнека) для автоматического сброса.
Рукавные фильтры этой серии сборные, прямоугольной формы. Длина каждого модуля 720 мм. Сборная, модульная конструкция позволяет минимизировать транспортные расходы, а также время погрузки и разгрузки. Быстрый монтаж без подъемных устройств.
Функциональное описание.
Пыль, образующаяся от производственного цикла по системе воздуховодов транспортируется в рукавный вакуумный фильтр М30 IMAS. Вход для неочищенного воздуха расположен вдоль фильтрующей установки. Воздух фильтруется рукавами, внутри которых имеются металлические пружины, придающие рукавам необходимую форму. Затем очищенный воздух поступает в верхнюю часть рукавного фильтра и затем выходит наружу. В нижней части рукавного фильтра расположен винт (шнек), вращение которому придает мотор-редуктор и который передает собранную пыль в направлении выгружного отверстия.
Очистка фильтров обеспечивается автоматически с помощью сжатого воздуха. Сжатый воздух подается в ресиверы, установленные на рукавном фильтре и подается внутрь рукавов по ряду сопел.
Система очистки контролируется с помощью панели управления для очистки фильтров. Принцип действия следующий: внутренний датчик регистрирует перепад давления в фильтрах и когда это значение выше установленного, происходит очистка рукавов.
Установка снабжена противовзрывными панелями ATEX.
Особенности и преимущества
Преимущества рукавных фильтров M30:
- фильтры М30 — это вакуумные установки для систем аспирации
- вентиляторы работают в чистой зоне и не подвержены влиянию пыли
- вентиляторы могут устанавливаться в шумоизолирующем корпус
- в случае необходимости к фильтровальной установке докупаются дополнительные модули
- автоматическая система очистки фильтров
- защита оборудования от взрывов (система сброса давления взрыва) ATEX
- фильтровальные рукава – полиэстер с антистатическими свойствами и подходят для очистки воздуха от мелкодисперсной пыли.
- Установка снабжена системой очистки импульсами сжатого воздуха. Управление очисткой рукавов осуществляется с помощью датчика дифференциального давления, что позволяет оптимизировать расход сжатого воздуха и поддерживать оптимальную эффективность работы фильтрующей установки в течение всего времени использования. Это также означает, что нет необходимости останавливать установку для выполнения очистки, что всегда приводит к снижению производительности труда.
- обладает малым сопротивлением, т.к. работает на малых скоростях фильтрации.
Области применения
Рукавные фильтры М30 используются для очистки воздуха в системах аспирации деревообрабатывающих и мебельных предприятиях, а также во многих других отраслях промышленности.
Ниже, для наглядности, приведена схема с использованием данного оборудования.
Технические характеристики
Н — 1800, 2500, 3200, 3900, 4600 мм. Зависит от длины фильтровального рукава.
Диаметр фильтровальных рукавов — 200 мм.
Плотность фильтровального материала — 550 гр/м2.
По необходимости поставляются рукава с антистатическими свойствами.
